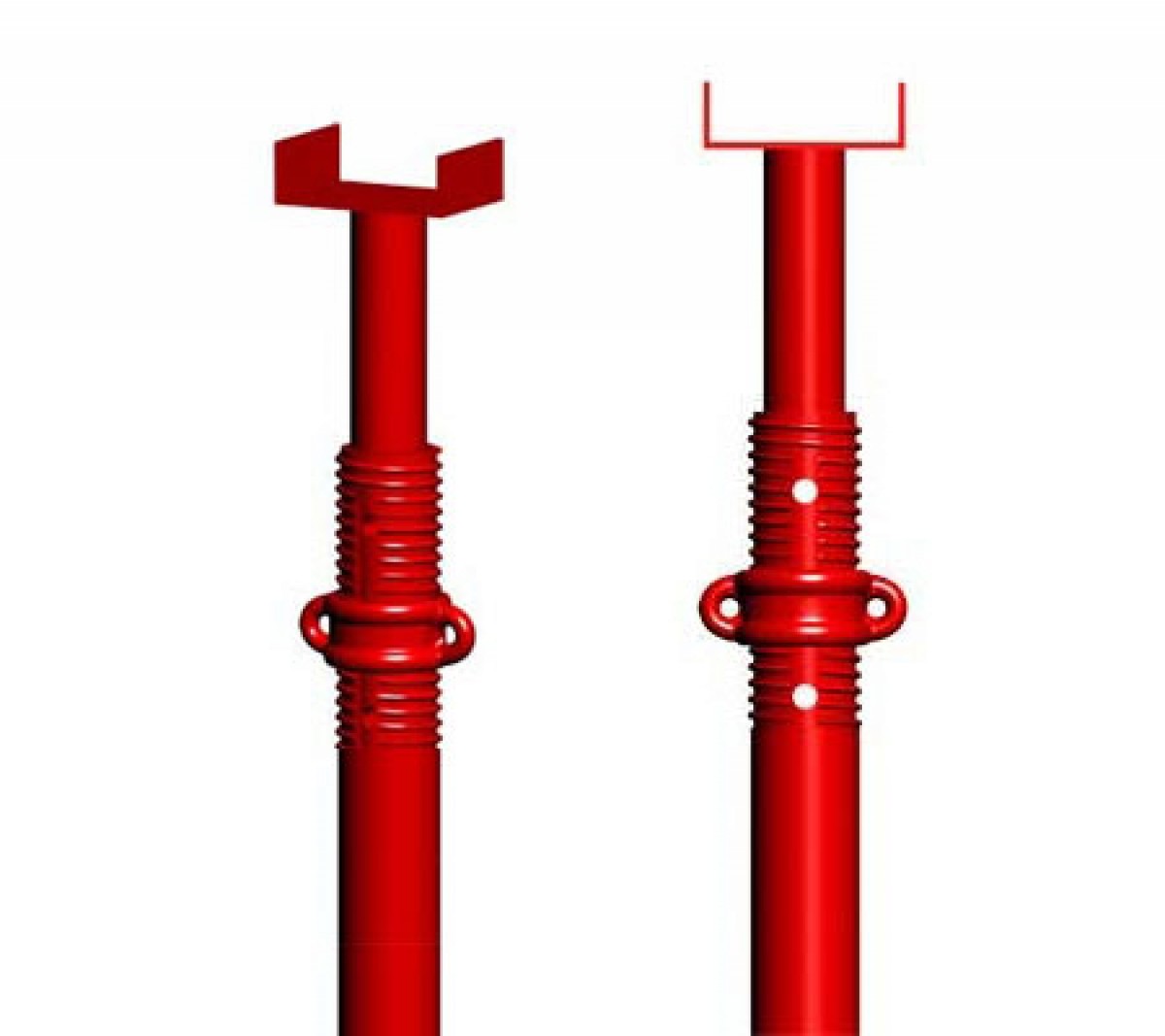

Teleskobik Dikme (Teleskop Direk)
- Yüksek taşıma kapasitesine sahiptir.
- Kurulması, sökülmesi, istifl enmesi ve taşınması kolaydır.
- İstenilen yüksekliğe ayarlanma imkânları vardır.
- Üst plaklarına istenilen başlık kolaylıkla monte edilebilir.
- Üçayaklı sehpası ile kalıp kurulumu sırasında dikmenin devrilmeden ayakta durmasını ve çalışma kolaylığı sağlar.

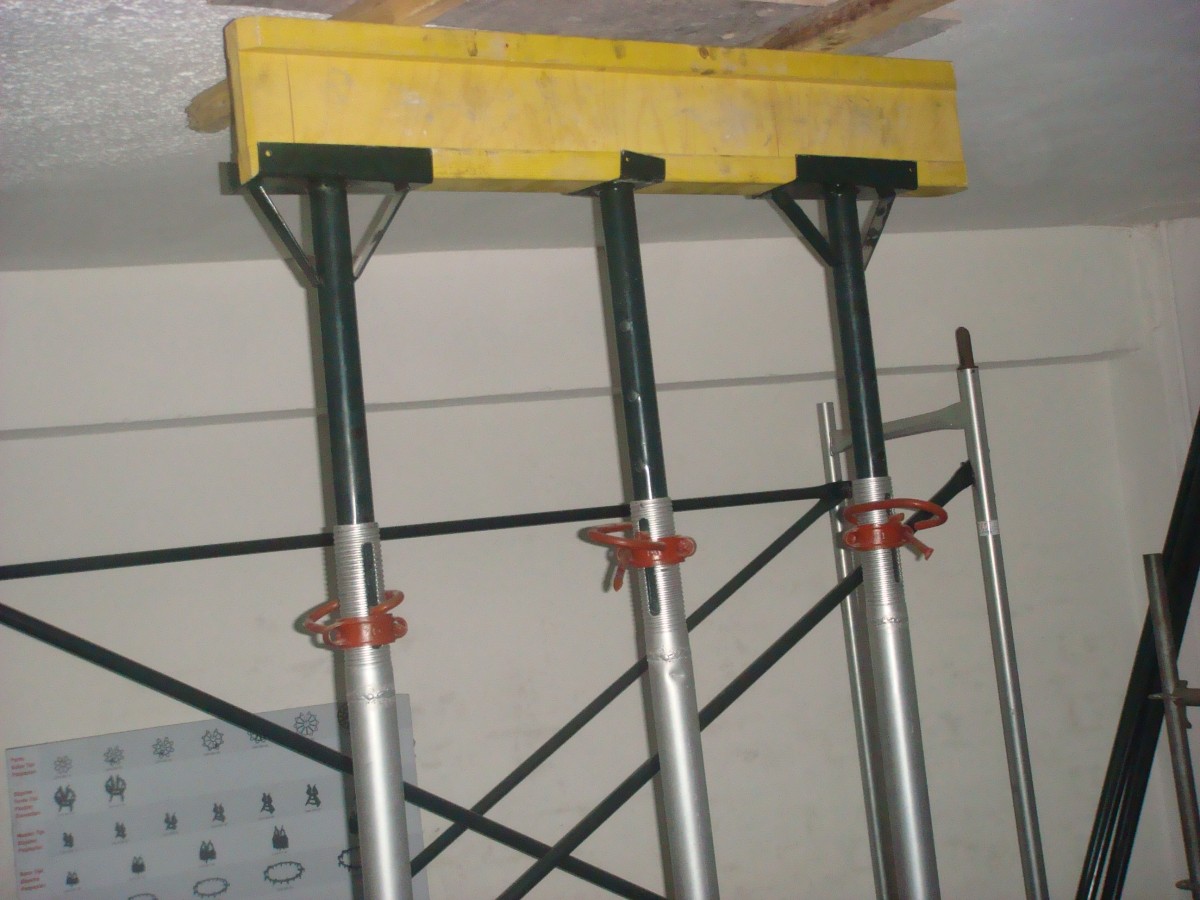

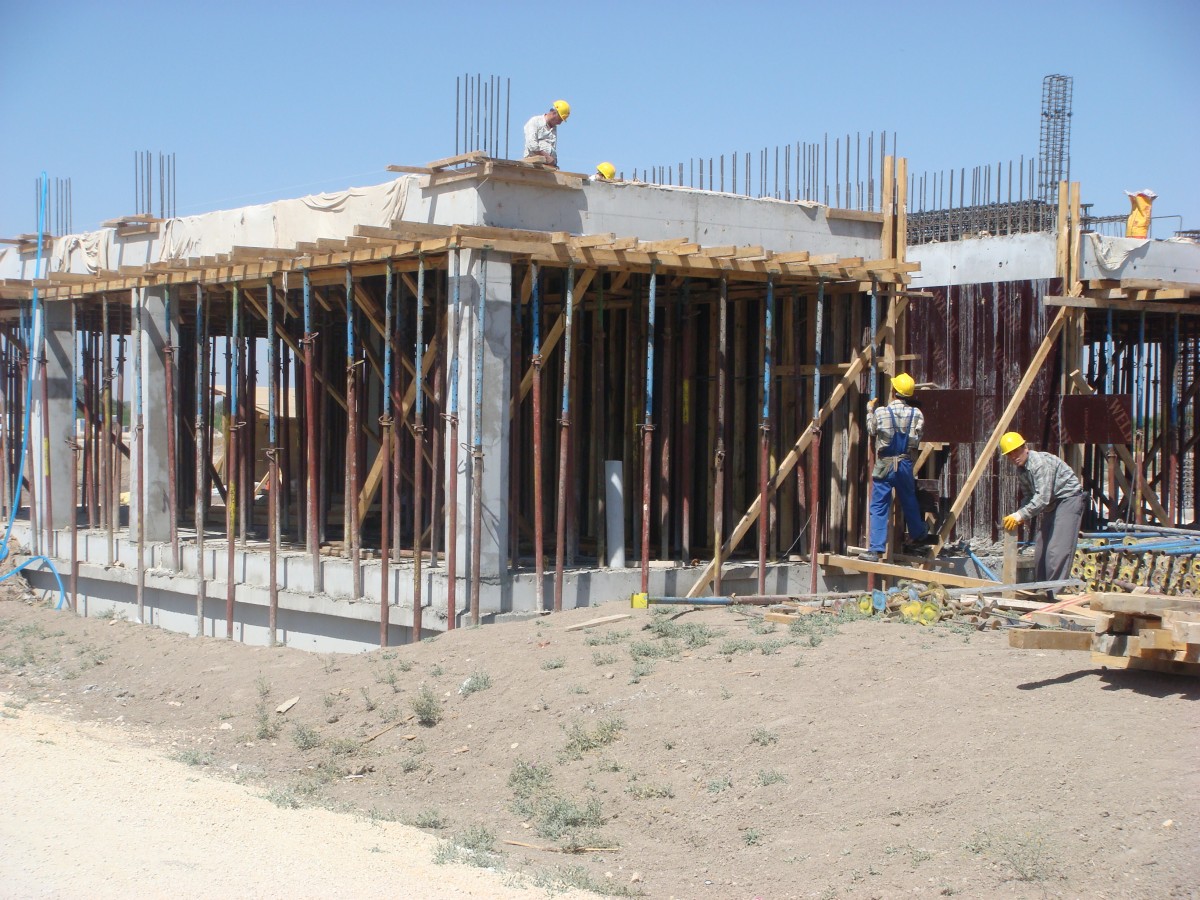

- Döşeme kalıbı, kiriş kalıbı vb kalıplarda kalıp altı taşıyıcı eleman olarak kullanılır.
- Ayrıca payanda elemanı olarak da kullanılabilir.
- Otomatik delme makinalarında 10cm mesafe ile seri delik sistemi mevcuttur.
- Bağlantı mekanizması ve somun ile ayarlama ve sabitleme işlemi rahatça yapılır.
- Taban plakası 5 mm kalınlığında 120x120 mm ölçülerindedir.
- Dış boru 60x3mm, İç boru 48x3mm, olan standart TSE li çelik borulardan üretilir.
Sistemi oluşturan elemanlar;
- Dikme alt borusu(Dış boru-sabit kısım),
- Dikme üst borusu(İç boru-hareketli kısım),
- Dikme bağlantı (ayar) mekanizması,
- Sfero somun,
- Sabitleme kancası (fi rkete),
- Dikme alt taban plakası,

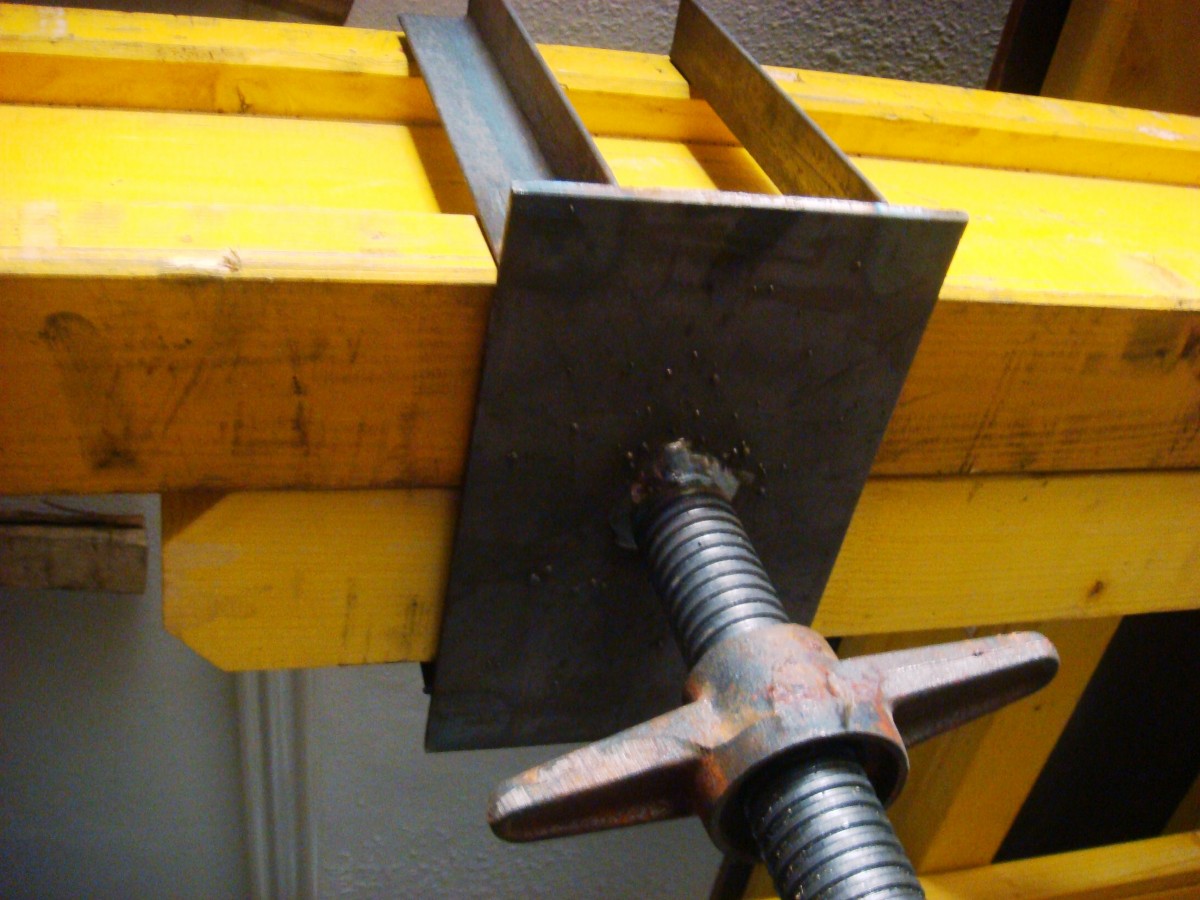

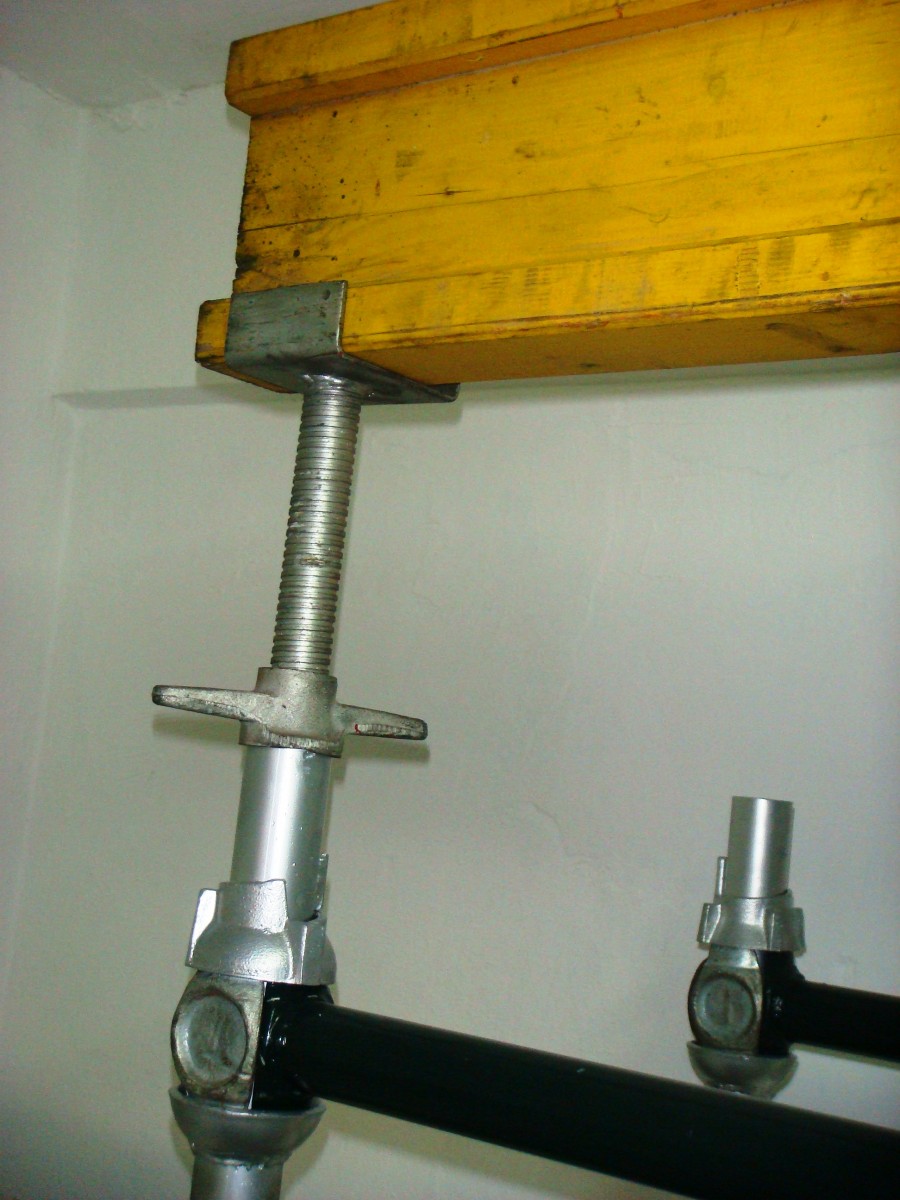

- Başlık elemanları ( dört yollu, U, kiriş başlığı, düz),
- Üçayaklı sehpa(Tripot).
Sistemi oluşturan elemanlar isteğe bağlı olarak;
- Daldırma boya ile boyanabilir,
- Eloksel boya ile boyanabilir,
- Elektro galvaniz yapılabilir
- Sıcak daldırma galvaniz yapılabilir.
Teleskobik dikme üretim çeşitlerimiz ve kullanım ölçüleri
TEKNİK ÖZELLİKLER
|
Ürün Kodu |
Dış Boru* |
İç Boru Boyu * |
D. Min. Boy* |
D. Mak. Boy* |
Ağırlık (kg) |
I-TD-3000 |
1750 |
1500 |
1850 |
3000 |
13,5 |
I-TD-3500 |
1750 |
2000 |
2100 |
3500 |
15,0 |
I-TD-4000 |
2250 |
2000 |
2300 |
4000 |
16,5 |
I-TD-4500 |
2250 |
2500 |
2700 |
4500 |
19,0 |
I-TD-5000 |
3250 |
2500 |
3450 |
5000 |
27,0 |
I-TD-5500 |
3250 |
3000 |
3450 |
5500 |
29,0 |
I-TD-6000 |
4250 |
3000 |
4450 |
6000 |
34,0 |
TELESKOPİK DİKME UZATMA ELEMANLARI
|
I-TDUE-500 |
500 |
- |
- |
- |
1,90 |
I-TDUE-1000 |
1000 |
|
|
|
3,90 |
*Uzunluk ölçüleri mm cinsindendir.
